從分析客戶需求到生成概念產品的過程稱為產品的概念設計過程。下圖是概念設計的流程模型。

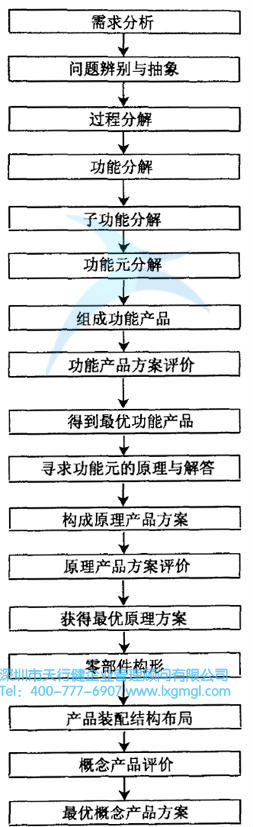

概念設計的過程是從產品需求到功能、從功能到原理、從原理到概念產品的映射過程。以下是概念設計的流程圖。

產品的功能設計、原理設計和結構設計是概念設計的核心內容，它們的一些基本設計方法具有普遍意義。

產品功能設計的主要任務是確定一個抽象層次的功能，分解功能，建立功能樹和功能結構。

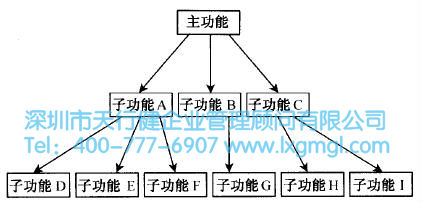

產品的功能由幾個子功能組成。每個子功能可以形成一個功能樹。如下圖所示:

一個產品通常由許多功能組成。有些是主要功能，有些是次要功能。在設計過程中，為了實現一個功能，需要確定它的子功能或次要功能。這個過程稱為功能分解或功能結構樹構建。

功能可以分解成功能單元，功能單元是功能的基本單位。常見的基本功能要素包括物理功能要素、邏輯功能要素、數學功能要素、電子功能要素和化學功能要素。

(1)物理功能單元反映系統中能量、物質和信號變化的基本作用。又可分為“轉化-恢復”功能成分、“放大-縮小”功能成分、“變化-逆轉功能成分”、“連接-分離功能成分”等基本功能成分。

②數學功能單位是計數動作的基本功能單位。加減乘除、冪和平方根、積分和微積分等數學機構。

③邏輯功能元素包括AND、OR和NOT三值邏輯動作，主要用于控制功能。

④電子功能單元是構成數字世界的基本功能單元。沒有電子功能單元的世界是不可想象的。電子功能單元是信息社會的基本載體。

⑤化學功能單元是能源動力的基本功能單元。在能源枯竭的那一天，化學功能元素的作用將得到充分發揮，從而帶來一場新的設計革命，打破傳統觀念，重新設計人類和社會。

多個子功能之間協調的過程稱為功能結構，只有子功能之間的相互作用才能形成高層次或主要功能的作用或效率。常用的功能結構有串聯結構、并聯結構和環形結構。

①序列結構:又稱順序結構，反映子功能之間的因果關系或時間、空間的先后關系。其基本形式如下圖所示。

②并行結構:如果以幾個功能為手段，共同實現一個目標，或者可以同時完成一些子功能，然后才能執行下一個子功能，那么這些子功能就是并行關系。如下圖所示。

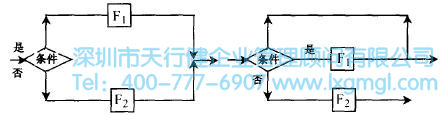

③環形結構:又稱循環結構，輸出反饋即輸入結構。如下圖所示，是按照邏輯條件進行分析，滿足一定條件進行循環的結構。

建立功能結構的目的是在概念設計的初級階段引入產品裝配工藝約束，使設計的產品具有良好的結構，在形成概念產品時能夠有效裝配。

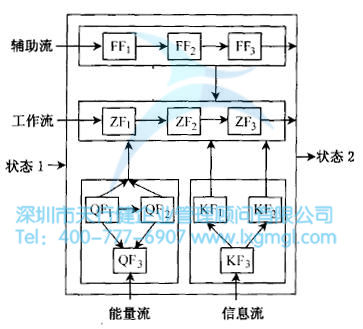

該結構的實現是工作流、信息流和能量流等多種功能共同作用的結果。如下圖所示:
