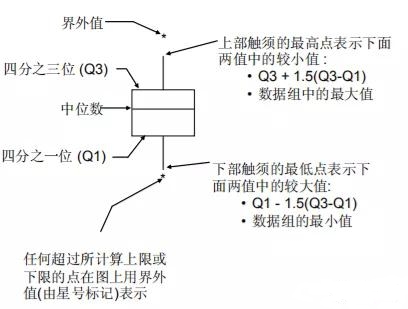

箱線圖(也稱為方框虛線圖)可用于評估和比較樣本分布。箱線圖廣泛應用于六西格瑪D階段和A階段，用于T檢驗和方差分析的圖輸出。四分位數(“q”)代表數據的四分之一(一組數據有四個四分位數)。
方框代表中間50%的數據。
方框中的水平線是中間值。數據的中間位置值。一般觀察值小于或等于該值。
方框的底部是較低的四分位數(Q1)-25%的數據值小于或等于該值。
框的頂部是上四分位數(Q3)-75%的數據值小于或等于該值。
盒子上下的垂直線是“觸角”，代表分配狀態的結束。
星號(*)代表異常值、異常大或異常小的觀察值。超過虛線的值為異常值。
案例應用:
在車間環境不同濕度水平的條件下，驗證其對電池極片含水率的影響。Minitab軟件路徑:graphics > 箱線圖。并選擇“多Y值簡單”確認。

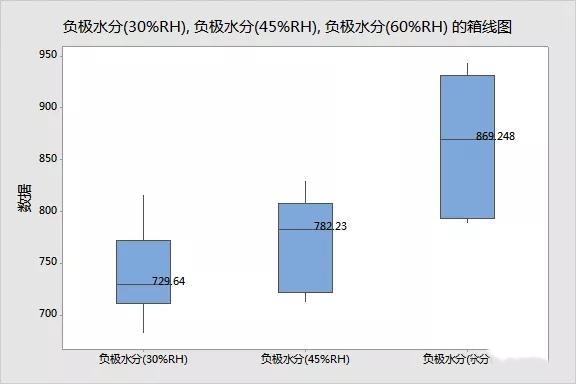

將數據選入并在“標簽”對話框中選擇“中位數”并點擊“確定”，會生成以下圖形。
分析:通過以上數字的對比分析，發現負極的含水率受濕度影響較大，且隨著車間環境濕度的增加呈上升趨勢。在60%相對濕度下，影響很大。中位數分別為729.64、782.23和869.248。伙伴們現在知道為什么要嚴格控制車間的環境濕度了吧！
