第一輪DOE試驗


過濾器風速、進風方式和濾袋間距作為三個因素,粉塵排放濃度和設備運行壓差分別作為響應變量。過濾風速取63.5%風速和100%風速,進風方式取三級,濾袋間距分別取240mm、250mm和260mm。進行了粉塵排放濃度和設備運行壓差的全因素試驗。DOE第一輪測試數據見表1。


Minitab工具在除塵裝置公司的研究分析

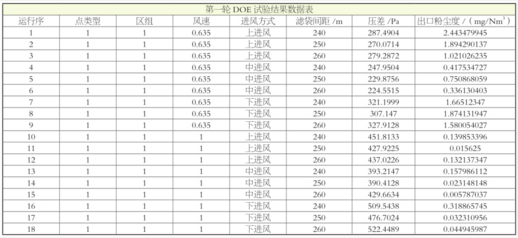

表1



1.粉塵排放濃度分析


根據表1中的測試數據,用Minitab軟件分析表明,風速和進氣方式對響應變量的排放濃度有顯著影響,但濾袋間距的影響相對不顯著。為使排放濃度值小,風速應盡可能高,進風方式為中等進風,濾袋間距為260mm。


2.設備運行壓差分析


根據表1中的測試數據,用Minitab軟件分析表明,風速、進氣方式和濾袋間距對響應變量的壓差有顯著影響。為使壓差值小,風速應盡可能小,進風方式為中等進風,中間濾袋間距為250mm。


3.能源部第一輪測試的結論


從前面分析粉塵排放濃度和設備運行壓差;


(1)為了使排放濃度變小,風速應變大;為了使壓差小,風速要小;


②為了使排放濃度和壓差小,進氣方式應為中等進氣;


③為了使排放濃度小,濾袋之間的距離應為260毫米;;為了使壓差值小,濾袋間距的中間值應為250 mm。


從以上結論可以初步確定最佳進氣方式為中等進氣;風速對排放濃度和壓差的影響相反;濾袋間距的最佳值不能統一。接下來,我們需要進行第二輪DOE測試分析,尋找其中的最優組合方案。


第二輪DOE試驗


過濾風速和濾袋間距作為兩個因素,粉塵排放濃度和設備運行壓差分別作為響應變量。過濾風速取63.5%風速和100%風速,濾袋間距取240mm、250mm和260mm,分別進行粉塵排放濃度和設備運行壓差試驗。


1.粉塵排放濃度的響應面分析


利用Minitab軟件對粉塵排放濃度進行響應面分析,最終得到粉塵排放濃度模型為(未編碼單位表示的回歸方程):出口濃度(mg/Nm3)=587.5-1273.4×過濾風速(m/s)-0.0718×濾袋間距+713.6×過濾風速(m/s)。排放濃度越小越好。從模型中可以看出,濾波后的風速符號為負,而平方項的符號為正,因此濾波后的風速應該取一個彎曲的頂點值。但濾袋間距對排放濃度影響不大。


2.設備運行壓差響應的表面分析


利用Minitab軟件對設備運行壓差響應面進行分析,最終得出設備運行壓差的模型為(未編碼單位表示的回歸方程):壓差(Pa)=24137+551×過濾風速(m/s)-192.5×濾袋間距+738×過濾風速(m/s)×過濾風速(m/s)為了降低設備能耗,我們希望設備運行壓差越小越好。從模型中可以看出,過濾風速及其平方符號為正,過濾風速越小,設備運行壓差越小。濾袋間距的符號為負,濾袋間距的平方項為正,因此濾袋間距應取一個彎曲的頂點值,約為250 mm,由于項目有兩個響應變量,為了找到最佳匹配值,需要進行雙響應分析。


3、第二輪DOE試驗結論


通過雙響應分析,最優方案為:過濾風速為78%、濾袋間距為250mm時,粉塵排放濃度可達10.3762mg,設備運行壓差可達813.4726Pa,除塵效果和能耗指標非常理想。


針對目前應用最廣泛的袋式除塵器,設計開發了除塵試驗裝置,并將試驗裝置用于實驗。根據測試結果,使用Minitab軟件進行分析,第一輪DOE測試分析得出中間進氣是最佳進氣方式。在第二輪DOE試驗分析中,得到了粉塵排放濃度與過濾風速和濾袋間距、設備運行壓差與過濾風速和濾袋間距之間的模型。最后,通過雙響應分析,找到了進風方式、濾袋間距和過濾風速的最佳組合,為今后設計高效袋式除塵器提供了參考。
